방조제

사업개요

방조제는 간척지를 바다로부터 방호하기 위하여 해안에 축조하는 제방으로 새만금 간척 사업을 위해 만들어진 세계 최장의 방조제는 제 5호 방조제까지 있다.
배수갑문은 하구의 담수호, 간척지 등 방조제로 해수와 차단된 지역의 내수를 배제하기 위해 설치되어 바다로 배수하는 배수문을 가리키며, 새만금 배수갑문은 2개소로 가력, 신시에 설치되어 있다.


방조제

  • 사업기간

    1991 ∼ 2010(19년간)

  • 사업비

    29,490억 원(재원 : 농지관리기금)

  • 저층 배수시설

    3개소(가력 2, 신시 1)

  • 통선문

    2개소(가력, 신시) * 가력 10톤급, 신시 400톤급 선박 통행 가능

  • 규모

    방조제 33.9㎞

    • 방조제 : 높이 평균 36m(최대 54m), 밑너비 평균 290m(최대 535m)
    • 토석량 : 123백만톤(경부고속도로 418㎞를 13m의 높이로 쌓을 수 있는 수준)

    배수갑문 2개소(신시, 가력)

    동진강, 만경강의 유로(流路)를 고려하여 2개소(가력,신시) 설치
    • 가력(287.5m) : (폭) 30m×(높이) 15m×8련(2중문)
    • 신시(368.5m) : (폭) 30m×(높이) 15m×10련(2중문)
    * 배수갑문 1련의 무게 : 해측 484톤, 내측 444톤
  • 규모

    파고 : 1,000년 빈도

    내진 : (방조제) 리히터 규모 6.5, (배수갑문) 리히터 규모 6.95

    배수갑문 : 500년 빈도 강우에 의한 홍수량을 배제할 수 있도록 설계

    • 방류량 : 15,862㎥/sec(소양강댐 5,500톤의 3배)

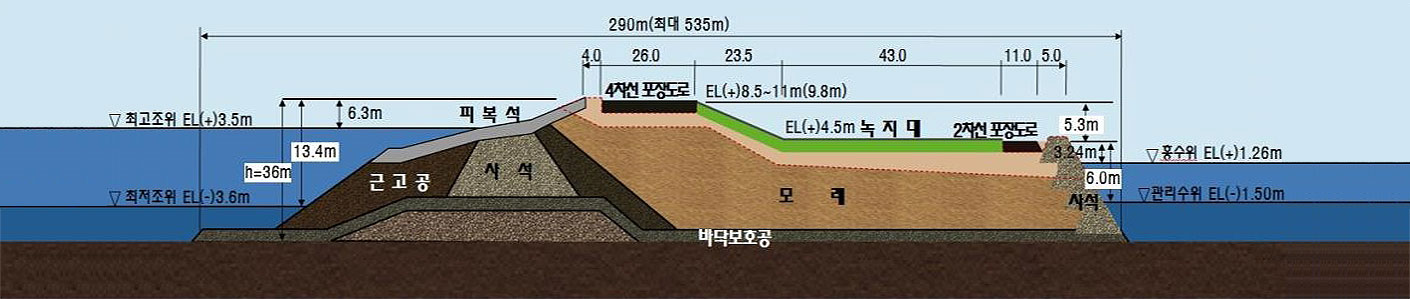

방조제 표준 단면도 290m(최대 535m), 4.0, 26.0, 23.5, 43.0, 11.0, 5.0, 최고조위 EL(+)3.5m,
                                    6.3m, 피복석, 4차선 포장도로, EL(+)8.5~11m(9.8m), EL(+)4.5m 녹지대 , 2차선 포장도로, 5.3m, 13.4m, 3.24m, 홍수위 EL(+)1.26m, h=36m, 근고공, 사석, 모래, 6.0, 관리수위EL(-)1.50m,
                                                                       최저조위EL(-)3.6m, 바닥보호공
방조제 표준 단면도

새만금 방조제 현황

새만금 방조제 현황 안내(구분, 제1호, 제2호, 제3호, 제4호, 제5호로 구성)
구분 제1호 제2호 제3호 제4호 제5호
구간 부안 대항리 ~ 가력항 배수갑문 가력항 배수갑문 ~ 신시도(33센터) 신시도(33센터) ~ 야미도 야미도 ~ 응도 비응도 ~ 내초도
행정구역 부안군 변산면 대항리 김제시 진봉면 심포리 군산시 옥도면 야미도리, 신시도리, 비응도동
연장 (총 33.9㎞) 4.7㎞ 9.9㎞ 2.7㎞ 11.4㎞ 5.2㎞
*5.2㎞ 중 4.1㎞는 산업단지로편입
둑마루 제정폭 30m(4차선 포장도로 26m + 보도 4m)
도로 6차선(상단 4차선, 수변로 2차선), 설계속도 60∼80㎞/hr
도로 EL. 10.70m EL. 9.60m EL. 8.50m EL. 11.00m
설계기준 파랑 1000년 빈도
설계풍속 40.50㎧ 34.22㎧ 40.54㎧ 45.39㎧
설계파고 3.98m 3.90m 2.64m 5.19m
여유고 1.42m 0.92m 0.88m 0.85m
해수면 수위 최고조위 EL.(+)3.5m
최저조위 EL.(-)3.6m
설계수위 EL. 9.28m EL. 8.58m EL. 7.86m EL. 10.15m
내수면 수위 홍수위 EL.(+)1.26m
관리수위 EL.(-)1.50m
끝막이 일자 '94. 7 '06. 4 '94. 7 '03. 6
사업 시행자 농림축산식품부 (대행 : 한국농어촌공사) (구)한국토지공사
출처 : 새만금개발청 사업총괄과, 한국농어촌공사 새만금사업단

가력, 신시 배수갑문 비교

가력, 신시 배수갑문 비교(구분, 가력배수갑문, 신시배수갑문로 구성)
구분 가력배수갑문 신시배수갑문
1 규모
폭30m×높이15m×8련 (2중문) 폭30m×높이15m×10련 (2중문)
- 연 장 폭30m×높이15m×8련 (2중문) 폭30m×높이15m×10련 (2중문)
- 형 식 유압식 선형갑문
2 설계빈도(강우)
500년
- 강우강도 455mm/일
- 최대유입량 4,936㎥/sec (동진측) 7,464㎥/sec (만경측)
3 홍수배제 능력
7,050㎥/sec 8,812㎥/sec
4 Sill 표고
EL.-6.50m
5 통선문 (어도겸용)
폭4m×길이30m×1개소 (10톤급 선박) 폭16m×길이56m×1개소 (400톤급 선박)
6 사업비
138,306백만원 167,253백만원
7 공사기간
'97.9 ~ '03.12 '02.3 ~ '06.12
8 시공회사
현대건설(주) 대림산업(주)
출처 : 새만금개발청 사업총괄과, 한국농어촌공사 새만금사업단

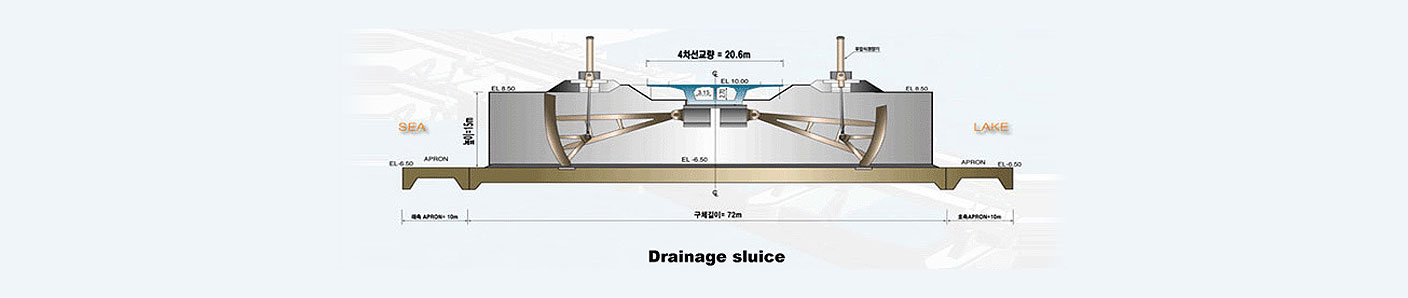

배수갑문 작동원리 4차선교량 =20.6, SEA, 높이=15m, LAKE, 구체길이=72m, Drainage sluice,
배수갑문 작동원리
